⎝金屬不銹鋼軟管⎠

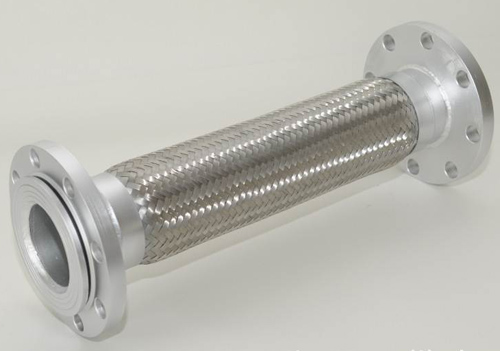

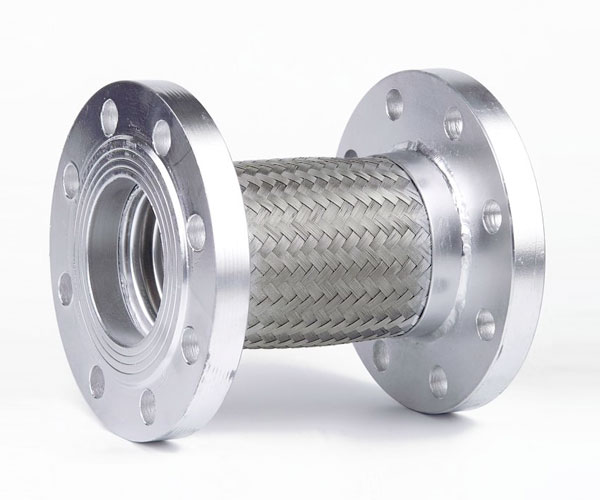

不銹鋼軟管實物圖：
金屬不銹鋼軟管截面尺寸圖：
產品屬性：
| 應用 | 用途多樣的標準軟管 |
| 規格 | 平行波型 單壁 扁平波型 |
| 屬性 | 采用類似的材料因而具備良好的耐腐蝕性 非常適合侵蝕性介質 |
| 軟管材料 | 不銹鋼 1.4404 |
| 編織網套 | 1個編織網套 材料1.4301 |
| 標準 | DIN EN ISO 10380 |
| 溫度 min. | -200 °C |
| 溫度 max. | 550 °C |
| 溫度 | 僅適用于軟管 |
| 許可 | DVGW W543 Water approval up to NW 32 |
| 注意事項 | 請注意壓力值的動態和熱減小系數。 |
產品規格表：
| 名稱 | ? ID (mm) |
? AD (mm) |
公差 ID/AD (mm) |
靜態彎曲半徑 (mm) |
動態彎曲半徑 (mm) |
工作壓力 20°C (靜態) (bar) |
每米重量 (kg) |
制造長度(m) |
|---|---|---|---|---|---|---|---|---|
| KBA 006 | 6,10 | 10,70 | 0,20 | 25 | 80 | 100,0 | 0,120 | 10 至 100 |
| KBA 008 | 8,20 | 13,60 | 0,20 | 32 | 125 | 100,0 | 0,208 | 10 至 100 |
| KBA 010 | 10,05 | 15,50 | 0,20 | 38 | 129 | 100,0 | 0,216 | 10 至 100 |
| KBA 013 | 12,25 | 18,30 | 0,20 | 45 | 140 | 65,0 | 0,258 | 10 至 100 |
| KBA 016 | 16,20 | 23,80 | 0,20 | 58 | 160 | 64,0 | 0,380 | 10 至 100 |
| KBA 020 | 20,20 | 28,60 | 0,30 | 70 | 170 | 43,0 | 0,504 | 10 至 100 |
| KBA 025 | 25,40 | 34,30 | 0,30 | 85 | 190 | 49,0 | 0,694 | 10 至 100 |
| KBA 032 | 34,30 | 43,00 | 0,30 | 105 | 260 | 35,0 | 1,030 | 10 至 100 |
| KBA 040 | 40,00 | 52,00 | 0,30 | 130 | 300 | 38,0 | 1,348 | 10 至 100 |
| KBA 050 | 50,20 | 62,40 | 0,40 | 160 | 320 | 25,0 | 1,604 | 10 至 100 |
