補償器的類型及應用特點
作者:管理員    發布于:2017-06-06 22:33:57    文字:【】【】【
    標準的補償器需要依據國家標準《GB/T12777-2008》并參考美國膨脹節商業協會《EJMA》等各行業標準設計制造,工作壓力范圍:0.1-6.0MPa、溫度范圍:-200-1300℃、公稱通徑:DN32-8000mm;包括軸向型、橫向型、角向型及熱風管線專用四大類多種規格的波紋補償器。下面我們詳細介紹下補償器的分類應用及各種類型型號的特性特點:

 1.軸向型內壓式波紋補償器(TNY型)
主要用于補償軸向位移,也可以補償橫向位移或軸向與橫向的合成的位移,具有補償角位移能力,但一般不用來補償角位移。

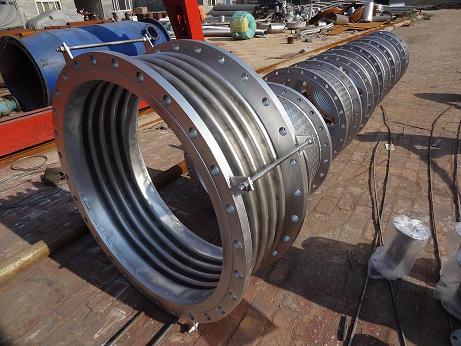

波紋補償器

 2.軸向型外壓式波紋補償器(TWY型)
主要吸收軸向位移,具有補償量大,保溫性能好,殘余介質,可以排除等優點。

 3.軸向型復式波紋管補償器(FS型)
可以滿足管道的軸向補償,補償量大,特點是性價比高。

 4.軸向型復式拉桿波紋補償器(FSL型)
結構簡單,補償量大,一般使用于疲勞次數較低環境,或者需要很大補償量的管線。補償量均為疲勞破壞次數1000次下的軸向補償量。

 5.軸向型無約束波紋補償器(WY型)
 “無約束”是因為以往的軸向型波紋補償器對使用有較多約束條件而得名,無約束波紋管補償器完全消除了以往軸向型補償器對導向支架的要求,使用無約束波紋補償器可使管道的所有支架間距可任意。

 6.鉸鏈波紋補償器(JY型)
補償管道由于熱變形、機械變形和各種機械振動而產生的軸向、角向、側向及其組合位移,具有耐壓、密封、耐腐蝕、耐溫度、耐沖擊、減振降噪的功能,起到降低管道變形和提高管道使用壽命的作用。

 7.大拉桿橫向波紋補償器(DLB型)
大拉桿橫向波紋補償器可以補償彎曲管段的橫向位移和角位移。

 8.小拉桿橫向波紋補償器(XLB型)
可以補償彎曲管段的橫向位移和角位移,同時也可以補償軸向位移。

 9.直管壓力平衡式波紋補償器(ZYP型)
能補償管系的軸向位移,內壓推力自身平衡,本結構產品可適用于不易設置固定支架的高物位直管線或大直徑管線。

 10.萬向鉸鏈波紋補償器(WJY型)
可以補償任意平面內的角位移。所列出的角位移補償量,為單一平面內允許的大補償量。

 11.萬向鉸鏈橫向波紋補償器(WJH型)
用于補償彎曲管段的橫向位移。

12.曲管壓力平衡補償器(QYP型)
安裝在管道的拐彎處或與設備相連的空間管道上,能補償軸向位移,橫向位移,而不會對管道系統或其它設備生產內壓推力。

 13.矩形波紋補償器(JX型)
具有軸向,橫向,角向補償的功能。

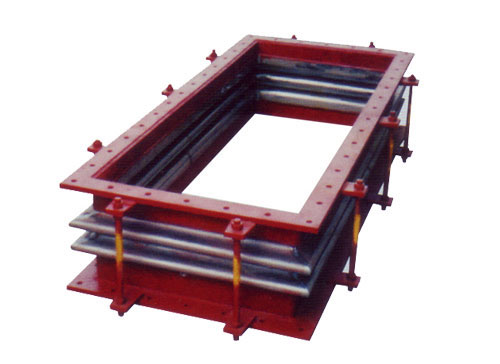

矩形波紋金屬補償器

14.內外壓平衡式波紋補償器(NP型)
能補償管系的軸向位移,內壓推力自身平衡,本結構可用于不宜設置固定支架的高物位置管線中。

 15.直埋式波紋補償器(ZMS型)
主要適用于軸向補償,同時具有超強抗彎能力,所以不考慮管道下沉的影響。其外殼及導向套筒保護下實現自由伸縮補償,其它性能跟普通波紋補償器相同。

 16.煤粉管道專用三維波紋補償器(MSW型)
適用于煤粉,熱風氣固兩相流體,流速15~30m/s,工作溫度60℃~450℃,風壓≤500mmH2O的一次風,二次風,三次風管道任意方向位移補償。適用于壓力0.25Mpa帶其它固體粉塵,顆粒的氣固兩相流體的熱位移要求的管道系統。

 17.高溫軸向型補償器(GWZ型)
可以補償高溫管道的軸向變形,是由一組或二組不銹鋼波紋管和碳鋼連接件組成,由于產品要承受高溫,承溫部分由耐火層(由工程按裝施工)和隔溫層(產品制作時完成)二部分組成。完全能滿足用戶對產品承溫及產品使用壽命的需要。

 18.非金屬柔性補償器
可以補償多方向,大大優于只能單式補償的金屬補償器;補償安裝誤差,由于管道連接過程中,系統誤差在所難免,纖維補償器較好的消除安裝誤差;消聲隔震:纖維織物,保溫棉本身具有吸聲,隔震動傳遞的功能,能有效地減少鍋爐,風機等系統的噪聲和震動;無反推力:由于主體材料為纖維組織,無力的傳遞。用纖維補償器可簡化設計,避免使用大的支座,節省大量的材料和勞動力;良好的耐高溫,耐腐蝕性;選用的氟塑料,有機硅材料具有較好的耐高溫和耐腐蝕性能;密封性好;有比較完善的生產裝配系統,纖維補償器可保證無泄漏;體輕,結構簡單,安裝維修方便。價格低于金屬補償器,質量優于進口產品。

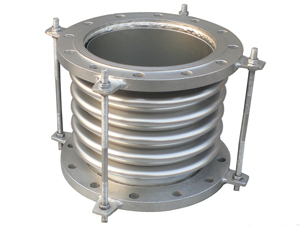

金屬補償器
