補償器的設計計算
本節所涉及的補償器都是用玻璃鋼制成。

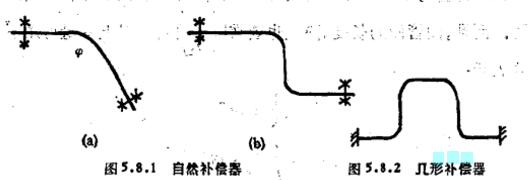

補償器可以分為自然補償器和人工補償器。凡是因工藝需要，在布置管道時自然形成的彎曲管段稱為自然補償器。如L形補償器和Z形補償器。凡是專門設置的用來吸收管道熱膨脹的彎曲管段和伸縮裝置稱為人工補償器，如將管道制成幾形補償器。
由于自然補償器是在布置管道時自然形成的，既不多費管材，也不增加介質的流動阻力。因此應盡量利用自然補償器，只有在自然補償器不能滿足要求時，才采用人工補償器。
幾形補償器是金屬管道較常用的人工補償器，對于玻瑞鋼管道，同樣具有吸收管道熱膨脹的作用。幾形補償器可由4個直角玻璃鋼彎管和玻瑞鋼直管段在現場粘接而成。其特點是熱膨脹補償能力較大，作用在固定支座上的推力小，它本身與管道連探而形成管道的一部分，可與原管道相同的溫度壓力下工作而不受限制。其缺點是尺寸大，占地面積多，還增加了介質的流動阻力，費用也較高。
還有一種承插口管道接頭也可作為補償器用。當溫度變化時，這種管道可通過承插接口間的相對位移消除熱應力。這種裝置僅適用于管內壓較小的情形。有人建議在承插口處，以軟質材料為內模，用玻璃布手糊制成類似于金屬波紋式補償器。這樣既可以確保管接頭無泄漏，也可以吸收管道的熱膨脹。

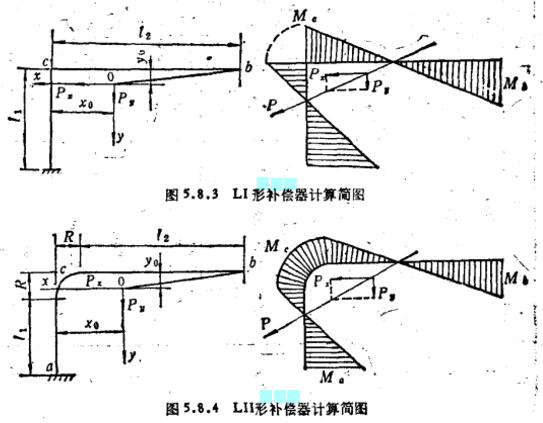

L形，Z形，幾形補償器可采用上節所述的彈性中心法計算，以求出彈性力后再求出各截面上的奄曲熱應力。下面將這三種補償器的計算步驟和公式列出表格，并分為考慮與不考慮管柔性影響的兩種情況。
