具有位移限制功能的波紋補償器

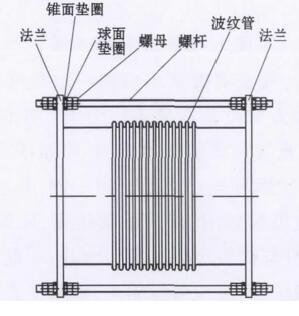

高壓開關中的封閉式組合電器等采用管母線連接，由于溫度變化產生熱脹冷縮，在管母線的軸向和徑向出現位移偏差。管母線內壓產生的推力很大，在管母線設計時應充分考慮管線內壓產生的推力對設備影響，利用管母線支撐或者具有力平衡結構的補償器承受推力。該工程管母線上原有補償器為普通軸向型波紋補償器，如圖1 所示，該管母線設計時僅考慮利用該補償器滿足安裝位移補償和溫度位移補償，不承受管母線內壓產生的軸向推力。該節點處管母線內部設置有三相金屬觸頭，補償器拉伸或壓縮過大都會使設備無法正常運行，原有補償器通過調整法蘭兩側螺母與法蘭端面距離進行限位。
圖1 普通軸向波紋補償器結構圖
能夠承受軸向推力的波紋補償器有兩種結構形式:直管壓力平衡波紋補償器和碟簧力平衡波紋補償器。考慮到成本和設計生產周期，選擇設計碟簧力平衡波紋補償器。碟簧力平衡波紋補償器在結構形式上與普通軸向波紋補償器相近，可以利用同的波紋管與法蘭，這樣既節約成本，又能快速生產交付使用。

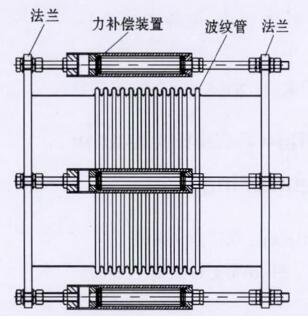

設計了一種具有限位功能的碟簧力平衡型波紋補償器加裝于管母線節點處。這種力平衡型波紋補償器既能抵消部分內壓產生的軸向推力，同時具有限制波紋補償器軸向位移的功能。碟簧力平衡型波紋補償器具體結構如圖2 所示。
圖2 碟簧力平衡型波紋補償器

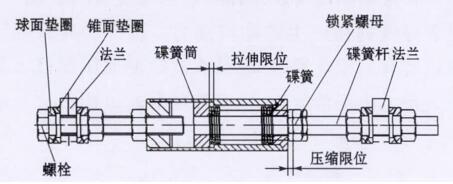

現有的碟簧力平衡補償器只能通過調整力補償裝置螺母限制波紋補償器壓縮位移，當補償器拉伸時不具備位移限制功能。為了實現補償器拉伸時限位，在碟簧筒內加工一個限位承臺，補償器拉伸時，碟簧片壓縮，當壓縮到某一位置時，碟簧桿與碟簧筒卡住，實現軸向限位。力補償裝置結構如圖3 所示。
圖3 力補償裝置結構圖
安裝前，預先將碟簧壓縮到一定長度，使碟簧組產生的彈性力與設備在額定壓力下產生的推力大小相等，母線充氣到額定壓力后，補償器抵消了軸向推力，旋動鎖緊螺母至遠離碟簧筒一側，并達到限位距離。當波紋管拉伸時，碟簧繼續壓縮，壓縮至某一長度后，碟簧桿與碟簧筒限位承臺卡住，不能繼續拉伸，實現拉伸限位; 當波紋管壓縮時，碟簧受力減小，碟簧長度變大，達到某一值后，鎖緊螺母與碟簧筒卡住，不能繼續壓縮，實現壓縮限位。
